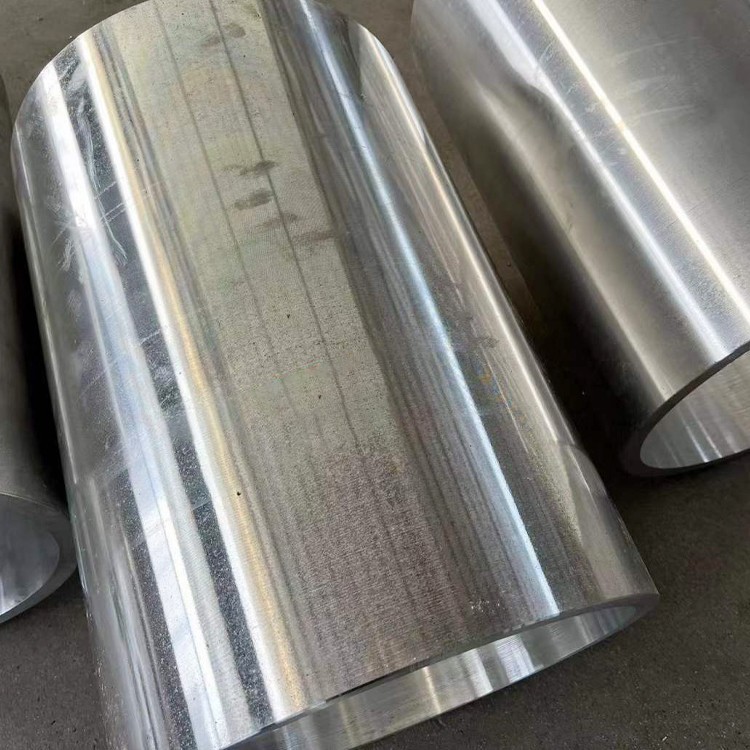

7050 ống nhôm đường kính lớn

7050 ống nhôm có đường kính lớn thuộc loại hợp kim có độ bền cao, có thể xử lý được . Đặc điểm của chúng là cường độ phi thường, khả năng chống trói ăn mòn và các bộ phận bị {4} { rèn . Các hợp kim được sử dụng trong các phần này phải có khả năng chống ăn mòn cao, nứt nẻ căng thẳng, độ bền gãy và khả năng chống mệt mỏi .}}}}}}}}}}

Gửi yêu cầu

1. Quy trình sản xuất & sản xuất vật liệu

7050 (AMS 4050M, ASTM B247) Các ống có đường kính lớn có hệ thống hợp kim đồng-magiê đồng được tối ưu hóa cho các ứng dụng cấu trúc cường độ cao:

Hóa học hợp kim:

Kẽm (Zn): 5.7-6.7% (Tăng cường chính)

Magiê (mg): 1.9-2.6% (độ cứng lượng mưa)

Đồng (Cu): 2.0-2.6% (Khả năng chống ăn mòn căng thẳng)

Các yếu tố dấu vết:

Zirconium (ZR): 0.08-0.15% (Tinh chỉnh hạt)

Sắt (Fe): nhỏ hơn hoặc bằng 0,15%

Silicon (SI): Ít hơn hoặc bằng 0,12%

Mangan (MN): Ít hơn hoặc bằng 0,10%

Quy trình sản xuất nâng cao:

Phôi trước khi nóng: 430-480 độ (bầu không khí argon)

Nóng đùn: 315-410 độ tại 100-350 mn lực

Kích thước vẽ lạnh: 15-30% giảm

Kéo dài thẳng: 1-3% Độ giãn dài vĩnh viễn

Xử lý nhiệt: Tăng trưởng độc quyền T7451/T7651

Hiệu chỉnh: 3- Hệ thống kích thước hành tinh cuộn

Hoàn thiện bề mặt: Micro-Peening (0.5-1.2 μm RA)

Được chứng nhận theo AMS-QQ-A -200/11 và EN 754 tiêu chuẩn với nguồn gốc vật liệu kỹ thuật số đầy đủ .

2. Thuộc tính cơ học cho các cấu trúc nặng

Tài sản	T7451 Temper	T7651 Temper	Kiểm tra tiêu chuẩn
Độ bền kéo cuối cùng	510-550 mpa	530-570 mpa	ASTM E8
Sức mạnh năng suất (RP0.2)	455-495 mpa	470-510 mpa	ASTM E8
Kéo dài (%)	9-12%	7-10%	ASTM E8
Fracture dẻo dai Kic	32 MPa√m	29 MPa .m	ASTM E399
Năng suất nén	480-520 mpa	500-540 mpa	ASTM E9
Sức mạnh cắt	300-335 mpa	310-345 mpa	ASTM B565
Sức mạnh mệt mỏi (10⁷)	160-185 mpa	180-205 mpa	ASTM E466
Sức mạnh mang	840-890 mpa	860-910 mpa	ASTM E238

Duy trì lớn hơn hoặc bằng 90% thuộc tính cơ học ở nhiệt độ từ -55 độ đến +125 độ trên mỗi astm e 21.}

3. điều trị nhiệt & kiểm soát vi cấu trúc

Trình tự lão hóa độc quyền:

Điều trị giải pháp: 477 độ ± 5 độ cho 2-4 giờ

Làm nguội được kiểm soát: chất làm nguội polymer ở 40-60 độ /sec

Cứu trợ căng thẳng: Biến dạng kéo dài 3%

Giao thức lão hóa:

T7451: 107 độ /8hr + 163 độ /30hr

T7651: 121 độ /6hr + 177 độ /20 giờ

Đặc điểm vi cấu trúc:

Kích thước hạt: ASTM 6-7 (25-40 m)

Cấu trúc kết tủa:

η '(mgzn₂) pha: 10-30 nm

AL₃ZR DISTERSOIDS: 5-15 nm

Mật độ trật khớp: 4-6 × 10⁰/cm²

Cấu trúc ranh giới hạt: Phase riêng biệt

Tái kết tinh: Ít hơn hoặc bằng 15%

Chỉ số kết cấu:<1.5 random multiples

4. Thông số kỹ thuật kích thước cho các đường ống lớn

Tham số	Phạm vi tiêu chuẩn	Dung sai chính xác	Khả năng đặc biệt
Đường kính ngoài	200-1200 mm	± 0,15% OD	Lên đến 2500 mm
Độ dày tường	8-80 mm	+10%/-5% wt	3-150 mm có sẵn
Chiều dài	3-20 m	+10 mm/-0 mm	Lên đến 30m phần
Trạng thái ovality	Nhỏ hơn hoặc bằng 0,8%	Nhỏ hơn hoặc bằng 0,3% (quan trọng)	-
Sự thẳng thắn	1,0 mm/m	0,3 mm/m	-
Vuông góc	Nhỏ hơn hoặc bằng 0,5 độ	Nhỏ hơn hoặc bằng 0,2 độ	-
Tường đồng đều	±7%	±3%	-

Công nghệ hình thành nâng cao:

Hình thành spin cho cấu hình cuối

Dòng chảy cho sự thay đổi độ dày

Mở rộng chất nổ để chuyển đổi kích thước

Mandrel rèn cho các kết thúc mặt bích

Dung dịch cục bộ xử lý nhiệt

5. Hiệu suất độ bền môi trường

Tình trạng	Xếp hạng hiệu suất	Số liệu chính	Phương pháp bảo vệ
Tiếp xúc với xịt muối	Xuất sắc	<0.002 mm/yr corrosion rate	ĐIỀU TRỊ DỰ ÁN 1200
Ăn mòn căng thẳng	Tốt	Threshold >150 MPa	T7451 Nhiệt độ quá mức
Ăn mòn điện	Vừa phải	<0.003 mm/yr when isolated	Cách ly sợi thủy tinh
Tiếp xúc với khí quyển	Xuất sắc	Môi trường nông thôn 0,0001 mm/tuổi	Lớp phủ chuyển đổi cromat
Độ ẩm cao	Tốt	Không có rỗ sau 3000 giờ	Anodizing (loại II)

Tùy chọn tăng cường bề mặt:

Hard anodizing (50-70 μm, 500-600 hv)

Quá trình oxy hóa điện phân huyết tương (PEO)

HVOF WC-CO Lớp phủ (1200-1400 HV)

Mạ niken điện phân (ENP)

Nhôm phun nhiệt (TSA)

6. Thuộc tính gia công & chế tạo

Hoạt động	Vật liệu công cụ	Các tham số được đề xuất	Độ chính xác chiều
Khoan lỗ sâu	Gundrills cacbua	25-45 m/min, 0.05-0.12 mm/rev	± 0,05 mm
Kết thúc phay	Tialn phủ cacbua	250-400 m/min, 0.1-0.3 mm/răng	Ra 0.8-1.6 μm
Khai thác	Vòi HSS-E	8-15 m/min, điểm xoắn ốc	Dung sai 6h
Nhạt nhẽo	Thanh tips cbn	150-250 m/phút, 0,05 mm/rev	IT7 lớp
Trepanning	Máy cắt PCD	60-100 m/phút	Runout tường ± 0,1 mm

Lợi thế về khả năng máy móc:

Hình thành chip: Chip phá vỡ ngắn

Xu hướng cạnh xây dựng: Thấp (Lớp B mỗi ISO 3685)

Yêu cầu lực cắt: 20-30% thấp hơn thép

Kiểm soát ứng suất dư: Gia công đông lạnh có khả năng

Hoàn thiện bề mặt điển hình: RA 0.4-1.6 μm có thể đạt được

7. Công nghệ hàn & tham gia

Quá trình hàn tối ưu:

PAW phân cực biến (VPPAW):

Hiện tại: 180-300 a

Tốc độ di chuyển: 100-250 mm/phút

Filler: ER7037 (AL-ZN-MG)

Ma sát xào hàn:

Tốc độ trục chính: 350-600 RPM

Traverse: 80-200 mm/phút

Lực xuống: 12-20 kN

Thiết kế chung chuyên dụng:

Các khớp cơ học cường độ cao:

Vòng cổ có độ côn 1:15

Biến dạng phù hợp với ống lót

Hệ thống liên kết dính:

Epoxy Novolac: 25 MPa ở 100 độ

Polyurethane methacrylate: 18 MPa

Khớp nối hai dây:

Khoảng cách gốc: 0.8-1.5 mm

GROOVE Góc: 60 độ ± 5 độ

Back-Gouging: Sự thâm nhập đầy đủ

8. Thuộc tính vật lý cho các ứng dụng cấu trúc

Tài sản	Giá trị	Ý nghĩa cấu trúc
Tỉ trọng	2,83 g/cm³	Tiết kiệm cân nặng 60% so với thép
Mô đun của Young	71 GPA	Tỷ lệ cứng-cân
Tỷ lệ của Poisson	0.33	Phân phối căng thẳng
CTE (20-150 độ)	23,6 μm/m · bằng cấp	Khả năng tương thích nhiệt
Độ dẫn nhiệt	130 W/m·K	Tản nhiệt
Điện trở điện	41.5 nΩ·m	Xả tĩnh
Khả năng giảm xóc	0.002	Giảm rung
Tính thấm từ tính	1.00002	Bảo vệ EMI

9. Kiểm tra & chứng nhận

Giao thức thử nghiệm nghiêm ngặt:

Kiểm tra siêu âm: 5-15 MHz Probes, AWS D1.2 Tiêu chuẩn

Kiểm tra hiện tại Eddy: 1-3% độ nhạy

Thử nghiệm thủy tĩnh: áp suất thiết kế 1,5 lần

Độ bền gãy: Giao thức ESIS TC24

Kiểm tra mệt mỏi: 10⁷ chu kỳ tối thiểu

Phân tích ứng suất dư: Phương pháp nhiễu xạ tia X

Chứng nhận toàn diện:

Công nhận NADCAP AC7108

Hệ thống chất lượng ISO 9001/AS9100

Tuân thủ PED 2014/68/EU

Phê duyệt loại DNV GL

Chứng nhận vật liệu ABS

MIL-DTL -45225 Kiểm tra

10. Ứng dụng công nghiệp

Các lĩnh vực ứng dụng chính:

Khung cấu trúc hàng không vũ trụ

Hệ thống ống phóng tên lửa

Xi lanh thủy lực công nghiệp

Ống phun khí của ngành năng lượng

Máy móc nặng nề bùng nổ và cánh tay

Động lực biển

Lưu trữ khí áp suất cao

Các thành phần cấu trúc kính viễn vọng

Xử lý & lưu trữ:

Lớp phủ VCI với các gói hút ẩm

Bảo vệ kết thúc phi kim loại

Yên ngựa trong giá lưu trữ

Chính sách liên hệ trực tiếp không bao giờ xếp chồng

Hệ thống vận chuyển ISO container
