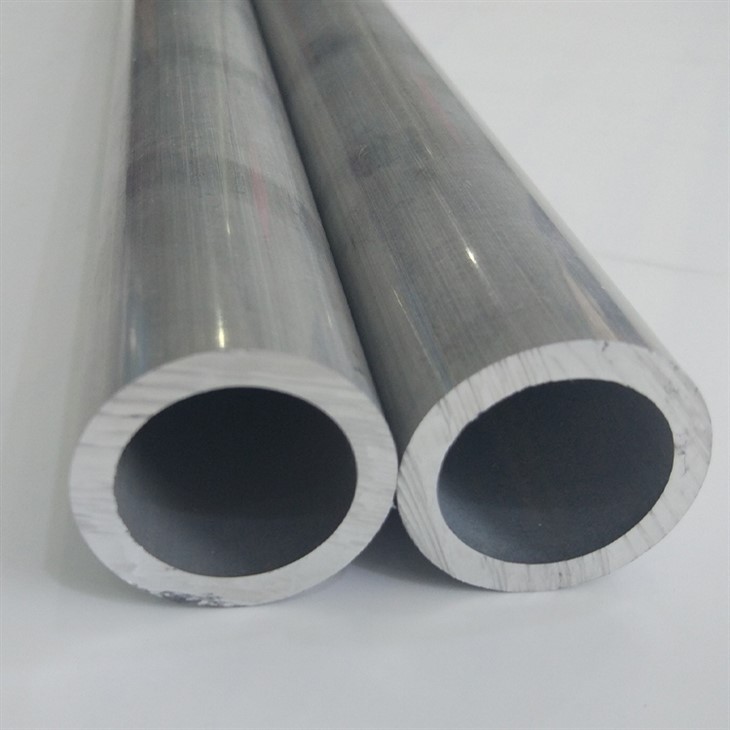

Ống nhôm 5052

5052 ống liền mạch nhôm đùn là một lựa chọn tuyệt vời cho nhiều ứng dụng công nghiệp. Nó được làm từ hợp kim nhôm chất lượng cao và có khả năng chống ăn mòn tuyệt vời, làm cho nó rất phù hợp để sử dụng trong môi trường khắc nghiệt.

1. Thành phần & tiêu chuẩn vật liệu



Phù hợp với ASTM B210, AMS 4005 và EN 573-3, ống nhôm 5052 có thành phần hợp kim được làm giàu magiê được tối ưu hóa cho các ứng dụng biển và công nghiệp:

Các yếu tố chính:

Magiê (mg): 2. 2-2. 8% (tăng cường sức mạnh và khả năng chống ăn mòn)

Chromium (cr): 0. 15-0.

Vật liệu cơ bản:

Nhôm (AL): lớn hơn hoặc bằng 96,8% (cân bằng)

Giới hạn tạp chất:

Sắt (Fe): nhỏ hơn hoặc bằng 0. 40%

Silicon (Si): nhỏ hơn hoặc bằng 0. 25%

Đồng (Cu): nhỏ hơn hoặc bằng 0. 10%

Mangan (mn): nhỏ hơn hoặc bằng 0. 10%

Kẽm (zn): nhỏ hơn hoặc bằng 0. 10%

Hợp kim được cung cấp trong các nhiệt độ cứng bao gồm H32 (¼ cứng), H34 (½ cứng) và H38 (hoàn toàn cứng) trên mỗi thông số kỹ thuật ASTM B210. Xác minh của bên thứ ba thông qua NADCAP AC7117 đảm bảo phân phối crom nhất quán quan trọng đối với sức đề kháng trong môi trường clorua.



2. Hiệu suất sức mạnh



5052 cho thấy các tỷ lệ độ dẻo-cường độ vượt trội lý tưởng cho các bình áp suất và các hình thức cấu trúc:

Tài sản

H32 Nhiệt độ

H34 Temper

H38 Temper

Kiểm tra tiêu chuẩn

Độ bền kéo (RM)

195-240 mpa

230-275 mpa

270-305 mpa

ASTM E8

Sức mạnh năng suất (RP 0. 2)

160-195 mpa

195-230 mpa

250-285 mpa

ASTM E8

Kéo dài khi nghỉ (%)

12-18%

8-12%

5-8%

ASTM E8

Sức mạnh cắt

125 MPa

145 MPa

170 MPa

ASTM B769

Áp lực nổ (OD20 × WT2MM)

18,5 MPa

23.1 MPa

28,7 MPa

ASTM B641

Độ bền mệt mỏi (10⁷ chu kỳ)

100 MPa

115 MPa

130 MPa

ISO 1099

Tác động đến độ bền (20 độ)

27 J

22 J

15 J

ASTM E23

Retains >Độ bền 95% ở độ -40 và thể hiện cường độ năng suất nén nhất quán trong 2% giá trị kéo.



3. Điều trị và xử lý nhiệt



Là một hợp kim không được điều trị nhiệt, các tính chất cơ học đạt được thông qua việc làm cứng căng thẳng:

Quá trình làm việc lạnh

Nóng lăn: Giảm ban đầu ở 400-450 độ dày đến 12 mm

Vẽ lạnh: 15-25% giảm khu vực mỗi lần

H32: 8-15% giảm tổng số

H34: 16-24% giảm tổng số

H38: 25-30% giảm tổng số

Ổn định: 150 độ trong 60 phút để giảm căng thẳng dư

Kết quả cấu trúc vi mô

Kích thước hạt: ASTM 7-10 (5-15 μm hạt thon dài)

Mật độ trật khớp: 10⁹/cm² (H32) đến 10⁰/cm² (H38)

Hệ số kết cấu:<0.7 for deep drawing applications

Ngưỡng kết tinh lại: 260-280 độ

Ủ sau hình thành được cho phép ở 345 độ để giảm căng thẳng mà không bị suy giảm tài sản.



4. Kích thước & Tùy chỉnh



Được sản xuất theo tiêu chuẩn kỹ thuật hàng hải với các khoản phụ cấp ăn mòn tăng cường:

Tham số

Phạm vi tiêu chuẩn

Dung sai chính xác

Tùy chọn tùy chỉnh

Đường kính ngoài

{0} mm

± 0. 1% OD

Hồ sơ hình bầu dục/hình chữ nhật

Độ dày tường

0. 5-12 mm

+10%/-5% wt

Phần tường biến

Chiều dài

1-12 m

+3 mm/-0 mm

Độ dài cuộn 30m+

Sự thẳng thắn

-

Tối đa 1mm/m.

± 0. 3 mm/m

Sự ovality

-

Nhỏ hơn hoặc bằng 1. 0% tir

Nhỏ hơn hoặc bằng 0. 3% tir

Bán kính uốn cong (tối thiểu)

1,5 × OD

±5%

Bán kính chặt chẽ: 0. 75 × OD

Khả năng chế tạo:

CNC xoay uốn cong (uốn cong lên đến 180 độ)

Thủy văn cho các mặt cắt phức tạp

Kết thúc mở rộng cho nối ống từ ống

Chủ đề cuộn mỗi ASME B1.20.1



5. Tính chất kháng ăn mòn



Xếp hạng hiệu suất môi trường

Môi trường

Xếp hạng ISO 9223

Tốc độ ăn mòn (μM/năm)

Khuyến nghị bảo vệ

Hải quân ngoài khơi

RC5 (xuất sắc)

<5 μm/yr

MIL-PRF -85582 Bộ lông biển

Quá trình hóa học

RC4 (tốt)

8-20 m/yr

Lớp lót PVDF

Bầu không khí ven biển

RC4 (tốt)

5-15 m/yr

Anodize loại IIB

Phơi nhiễm muối

RC4 (tốt)

10-25 m/yr

Lớp phủ gốm-epoxy



Hệ thống bảo vệ:

Anod hóa:

Loại IIB (áo cứng): 25-75 độ dày

Axit crom (loại I): 5-8 μM cho các bức tường mỏng

Lớp phủ:

Hệ thống fluoropolymer (PVDF): 30-50 μM DFT (30- bảo hành năm)

Epoxies biến đổi gốm: 200μm DFT

Nhôm phun nhiệt (TSA): Lớp phun 150μm

Cách ly điện: Các công đoàn điện môi cho các kết nối kim loại không giống nhau



6. Đặc điểm khả năng gia công



Tham số tối ưu hóa

Hoạt động

Vật liệu công cụ

Tốc độ (m/phút)

Nguồn cấp dữ liệu (mm/rev)

Ghi chú

Quay

Carbide K01

300-500

0.20-0.40

Hình học cào dương

Xay xát

Carbide K10

400-600

0.10-0.20

6- Mill Forred được ưa thích

Khoan

Đinh hiệu

70-100

0.05-0.12

Góc điểm 118 độ

Khai thác

HSS-Co8

15-25

Sân phù hợp

Độ sâu ren 85%



Số liệu hiệu suất:

Chỉ số máy móc: 80% (đường cơ sở: 2011- t 3=100%)

Độ nhám bề mặt: ra 0. 4μm có thể đạt được

Kháng cạnh xây dựng: Lớp 3 (ISO 3685)

Hình thành chip: Chip liên tục cần ngắt

Khuyến nghị làm mát: 7-10% nồng độ nhũ tương



7. Phương pháp hàn và tham gia



Khả năng hàn nhiệt hạch đặc biệt
GTAW và GMAW được phê duyệt cho mỗi quy trình AWS D1.2:

Hàn hồ quang Vonfram Gas (GTAW)

Dây phụ: ER5356 (ALMG5CR) hoặc ER5556

Khí che chắn: AR +25-30% anh ấy hỗn hợp

Đầu vào nhiệt:<1.2 kJ/mm

Interpass Temp:<100°C

Tham gia ống từ ống

Hàn quỹ đạo:

Tốc độ xoay: 4-10 RPM

Xung hiện tại: 150Hz với nền 40%

Khoe khoang:

Nhôm-Silicon Filler: Baisi -4 (Hợp kim 4047)

Nhiệt độ ngọn đuốc: 590-620 độ

Kết nối cơ học:

Phụ kiện Swagelok: Áp suất làm việc lên tới 400bar

Khớp nối có rãnh của Victaulic: Phạm vi kích thước 15-300 mm



8. Tính chất vật lý



Tài sản

Giá trị

Kiểm tra tiêu chuẩn

Tỉ trọng

2,68 g/cm³

ASTM B311

Độ dẫn nhiệt (25 độ)

138 W/m·K

ASTM E1461

CTE (20-100 độ)

23,8 μm/m · bằng cấp

ASTM E228

Điện trở điện

47 nΩ·m

ASTM B193

Mô đun đàn hồi

70.3 GPA

ASTM E111

Tính thấm từ tính

1.02 μH/m

ASTM A342

Vận tốc âm thanh

5150 m/s

ASTM E494

Khả năng phát xạ (100 độ)

0. 10 (đánh bóng)

ASTM C835

Độ phản xạ (có thể nhìn thấy)

75-85%

ASTM E903



9. Tiêu chuẩn chất lượng bề mặt



Xây dựng liền mạch (ASTM B210) hoặc hàn (ASTM B491)

Bề mặt hoàn thiện:

Mill Finish: ra 0. 5-1. 5μm

Kết thúc mịn: ra 0. 2-0. 5μm (cho các ứng dụng vệ sinh)

Gương đánh bóng: Ra<0.025μm achievable

Phân loại lỗi (en 10246-14):

Trade: nhỏ hơn hoặc bằng 0. Độ sâu 03mm

Các dòng chết: nhỏ hơn hoặc bằng 0. 1% OD

Kích thước bao gồm: nhỏ hơn hoặc bằng 0. 2 mm

Không có đường may có thể nhìn thấy trên ống hàn

Giao thức làm sạch:

Điện tử trên mỗi ASTM B912

Tuân thủ AMS 2658 Lớp D



10. Chứng nhận & Kiểm tra



Thử nghiệm không phá hủy

Hiện tại Eddy: ASTM E3 0 9 với độ nhạy 0,25mm

Thủy tĩnh: áp suất thiết kế 1,5 × trong 60 giây

Kiểm tra rò rỉ helium:<10⁻⁶ mbar·L/s sensitivity

Đo lường tường siêu âm: ± 0. Độ phân giải 01mm

Chứng nhận vật chất

Norsok M650 được phê duyệt cho các ứng dụng ngoài khơi

PED 2014/68/EU Phụ lục I Tuân thủ

FDA CFR 21.177.1500 cho tiếp xúc với thực phẩm

AD {{0}} merkblatt hp0 được phê duyệt cho các tàu áp suất

Giấy chứng nhận phê duyệt loại đăng ký của Lloyd

Ứng dụng hàng hải: Thanh xuyên, lan can, cột buồm, bộ trao đổi nhiệt, đường dây nhiên liệu và các thành phần khử muối trong đó khả năng chống ăn mòn nước biển là tối quan trọng.

Bao bì: VCI Bọt-End Caps + Bundrap thu nhỏ, thùng gỗ với hàng rào độ ẩm polyetylen. Thời gian dẫn tiêu chuẩn: 4 tuần cho kích thước dự trữ.
