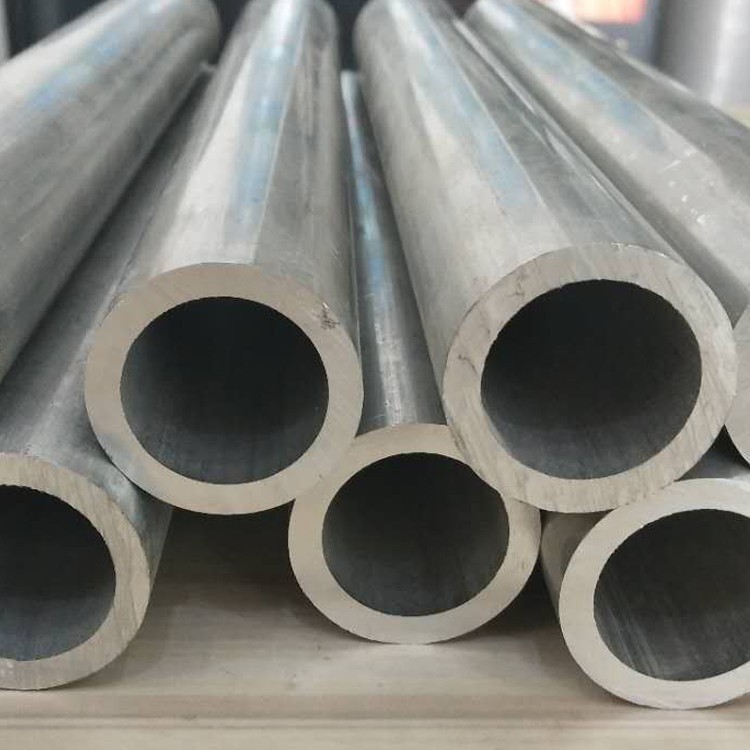

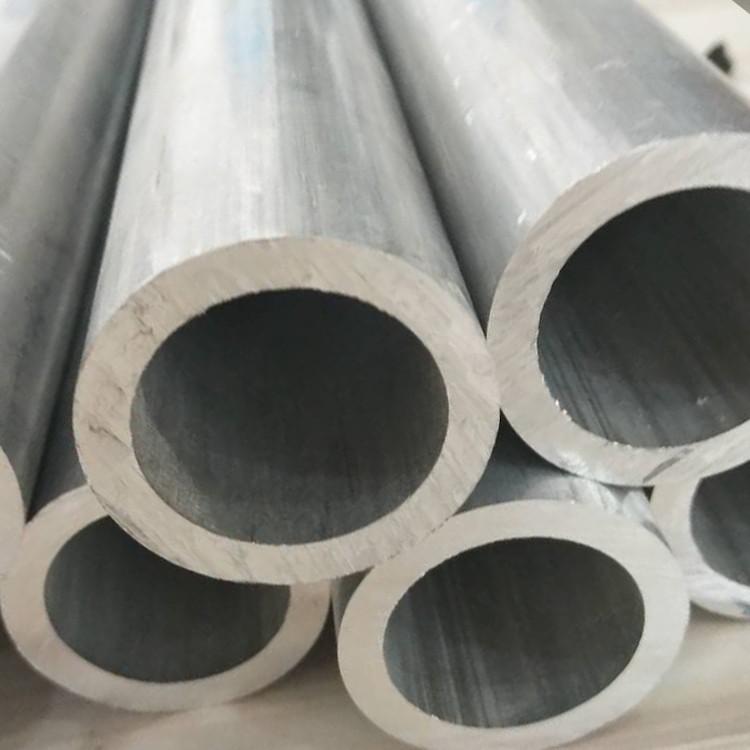

3003 ống tròn bằng nhôm

3003 ống nhôm liền mạch là một vật liệu đa chức năng và hiệu suất cao được sử dụng rộng rãi trong nhiều ngành công nghiệp .

Gửi yêu cầu

1. Thành phần & tiêu chuẩn vật liệu

Phù hợp với ASTM B210, ASTM B491 và EN 573-3, 3003 ống tròn nhôm có công thức hợp kim tăng cường mangan được tối ưu hóa cho khả năng định dạng và chống ăn mòn vượt trội:

Các yếu tố chính:

Mangan (mn): 1.0-1.5% (tăng cường độ mà không ảnh hưởng đến độ dẻo)

Magiê (Mg): Ít hơn hoặc bằng 0,10% (lượng dấu vết để tăng cường xử lý)

Vật liệu cơ bản:

Nhôm (AL): lớn hơn hoặc bằng 97,8% (cân bằng)

Giới hạn tạp chất:

Sắt (Fe): nhỏ hơn hoặc bằng 0,7%

Silicon (SI): Ít hơn hoặc bằng 0,6%

Đồng (Cu): 0.05-0.20%

Kẽm (Zn): nhỏ hơn hoặc bằng 0,10%

Được cung cấp trong các bộ cảm ứng cứng bao gồm H14 (¼ cứng), H18 (½ cứng) và O (ủ) trên mỗi thông số kỹ thuật ASTM B210 . Đối với khả năng chống ăn mòn đồng nhất .

2. Hiệu suất sức mạnh

3003 cung cấp khả năng hình thành lạnh đặc biệt với cường độ vừa phải cho các ứng dụng cấu trúc:

Tài sản	O ôn hòa	H14 Temper	H18 Temper	Kiểm tra tiêu chuẩn
Độ bền kéo (RM)	110-145 mpa	145-180 mpa	170-215 mpa	ASTM E8
Sức mạnh năng suất (RP0.2)	35-50 mpa	125-150 mpa	160-195 mpa	ASTM E8
Kéo dài khi nghỉ (%)	25-35%	8-15%	4-8%	ASTM E8
Năng suất nén	40 MPa	130 MPa	165 MPa	ASTM E9
Sức mạnh cắt	75 MPa	100 MPa	130 MPa	ASTM B769
Độ bền mệt mỏi (10⁷ chu kỳ)	60 MPa	75 MPa	95 MPa	ISO 1099
Tỷ lệ vẽ sâu (LDR)	2.3	1.8	1.5	ISO 12004

Maintains >Độ dẻo 90% ở độ -196 và thể hiện các thuộc tính hình thành tuyệt vời trong các hoạt động làm việc lạnh .

3. xử lý và xử lý nhiệt

Là một hợp kim không được điều trị nhiệt, các tính chất cơ học đạt được thông qua việc làm cứng căng thẳng:

Quá trình làm việc lạnh

Nóng lăn: Xử lý ban đầu ở 370-480 độ dày đến 8 mm

Vẽ lạnh: Giảm tuần tự đạt được:

O Temper: ủ đầy đủ ở 415 độ

H14: 7-15% giảm diện tích

H18: 25-30% giảm khu vực

Ủ trung gian: 315-345 độ trong 2 giờ cho mỗi 50% giảm

Kết quả cấu trúc vi mô

Kích thước hạt: ASTM 6-9 (10-30 μM Các hạt Equiaxed)

Phân tán: Các hạt pha Al₆ (Mn, Fe) (<0.5μm)

Mật độ trật khớp: 10⁷/cm² (O) đến 10⁰/cm² (H18)

Hệ số kết cấu:<0.65 for deep drawing applications

Ngưỡng kết tinh lại: 250-280 độ

4. Kích thước & Tùy chỉnh

Được sản xuất cho dung sai chính xác cho các ứng dụng kiến trúc và HVAC:

Tham số	Phạm vi tiêu chuẩn	Dung sai chính xác	Tùy chọn tùy chỉnh
Đường kính ngoài	3-400 mm	± 0,1% OD	Hồ sơ hình elip
Độ dày tường	0.3-8 mm	± 8% wt	Các phần thon
Chiều dài	0.5-12 m	+2 mm/-0 mm	Cuộn lên tới 60m
Sự thẳng thắn	-	1 . 5 mm/m tối đa.	± 0,5mm/m
Trạng thái ovality	-	Nhỏ hơn hoặc bằng 1,2% TIR	Nhỏ hơn hoặc bằng 0,5% TIR
Bán kính uốn cong (tối thiểu)	1.0 × OD	-	Tối thiểu 0,6 × OD

Chế tạo đặc biệt:

Hình thành mở rộng cho các kết nối trao đổi nhiệt

Chuẩn bị quay để giảm dần

Hình thành kết thúc tùy chỉnh (Flare, Bead, Bulge)

Cuộn rãnh cho các khớp cơ học

Cấu hình ống xoắn ốc

5. Thuộc tính kháng ăn mòn

Dữ liệu hiệu suất môi trường

Môi trường	Xếp hạng ISO 9223	Tốc độ ăn mòn (μM/năm)	Khuyến nghị bảo vệ
Nước ngọt	RC1 (xuất sắc)	<0.5 μm/yr	Thụ động nội bộ
Xử lý hóa học	RC2 (xuất sắc)	1-3 m/yr	Lớp lót polyetylen
Bầu không khí ven biển	RC3 (tốt)	3-8 m/yr	Lớp phủ chuyển đổi cromat
Khu công nghiệp	RC3 (tốt)	8-15 m/yr	Lớp phủ bột
Chế biến thực phẩm	RC1 (xuất sắc)	0,2 μm/năm	Điện tử

Hệ thống bảo vệ:

Thụ động: Điều trị bằng axit nitric trên mỗi ASTM B580

Lớp phủ:

Lớp phủ epoxy-phenolic: 30-60 μM DFT

Polyurethane: 40-80 μM cho điện trở UV

Bảo vệ điện: Kim loại phun xịt kẽm + chất trám

Phương pháp điều trị sinh học: Pres-ion tẩm cho kiểm soát vi sinh vật

6. Đặc điểm khả năng gia công

Tham số tối ưu hóa

Hoạt động	Vật liệu công cụ	Tốc độ (m/phút)	Nguồn cấp dữ liệu (mm/rev)	Ghi chú
Quay	Carbide K10	250-450	0.25-0.45	Cào tích cực sắc nét
Xay xát	Carbide K20	300-500	0.15-0.30	Công cụ High Helix
Khoan	HSS-CO5	100-150	0.12-0.20	Góc điểm 130 độ
Khai thác	HSS-CO5	25-40	Sân phù hợp	Độ sâu chủ đề 90%

Số liệu hiệu suất:

Chỉ số máy móc: 95% (đường cơ sở: 2011- t 3=100%)

Độ nhám bề mặt: RA 0,5μm gia công khô có thể đạt được

Kháng cạnh xây dựng: Tuyệt vời (Lớp 1 mỗi ISO 3685)

Hình thành chip: chip xoắn ốc liên tục

Tuổi thọ của công cụ: dài hơn 50% so với 6061 hợp kim

Khuyến nghị làm mát: Tối thiểu (5-7% nhũ tương)

7. Phương thức Weldability & Tham gia

Khả năng hàn tuyệt vời trong các quy trình

Hàn hồ quang kim loại khí (GMAW)

Dây phụ: ER4043 (ALSI5) hoặc ER1100

Khí che chắn: AR + 25-30% anh ấy hỗn hợp

Tốc độ dây: 8-12 m/min (od 12-50 mm)

Đầu vào nhiệt: nhỏ hơn hoặc bằng 0,8 kJ/mm

Phương pháp tham gia

Hàn:

Người bán bằng nhôm kẽm: 390-450

Loại thông lượng: không ăn mòn hữu cơ

Liên kết dính:

Chất kết dính polyurethane: 18-25 MPA Shear

Epoxy Systems: 30-40 MPA kéo dài

Buộc chặt cơ học:

Kết nối kết thúc đính cườm

Phụ kiện đẩy vào kết nối

Cứu khớp các khớp vĩnh viễn

8. Thuộc tính vật lý

Tài sản	Giá trị	Kiểm tra tiêu chuẩn
Tỉ trọng	2,73 g/cm³	ASTM B311
Độ dẫn nhiệt (25 độ)	193 W/m·K	ASTM E1461
CTE (20-100 độ)	23,2 μm/m · bằng cấp	ASTM E228
Độ dẫn điện	51% IACS	ASTM B193
Mô đun đàn hồi	69,0 GPA	ASTM E111
Nhiệt cụ thể (100 độ)	897 J/kg · k	ASTM E1269
Hệ số mở rộng nhiệt	0,55 m/m	ASTM D696
Độ phản xạ (có thể nhìn thấy)	85%	ASTM E903
Khả năng phát xạ (được đánh bóng)	0.05	ASTM E423

9. Tiêu chuẩn chất lượng bề mặt

Tùy chọn hoàn thiện:

Mill Finish: ra 0.8-1.2 μm

Kết thúc chải: ra 0.3-0.6 m

Gương đánh bóng: Ra<0.1μm achievable

Anodizing satin: RA 0,4μm

Tiêu chí kiểm tra (ASTM B491):

Sự không hoàn hảo về bề mặt: nhỏ hơn hoặc bằng độ sâu 0,005mm

Dấu chết: nhỏ hơn hoặc bằng 0,05mm chiều cao

Sự đổi màu: Không có

Oxide uniformity: >Phạm vi bảo hiểm 95%

Giao thức làm sạch:

Làm sạch kiềm trên mỗi AMS 2647

Nhúng tươi sáng cho các ứng dụng trang trí

Làm sạch hơi nước cho ống cấp thực phẩm

10. Chứng chỉ & Kiểm tra

Giao thức đảm bảo chất lượng

Xác minh hóa học:

Phổ phát xạ quang

Quang phổ khối ICP cho tạp chất

Kiểm tra thể chất:

Kiểm tra làm phẳng xuống còn giảm 60% OD

Kiểm tra uốn ngược lại: 180 độ mà không bị nứt

Kiểm tra áp suất thủy tĩnh: áp suất làm việc 3 ×

Phương pháp NDT:

Kiểm tra hiện tại Eddy trên mỗi ASTM E309

Xác minh độ dày tường siêu âm

Kiểm tra rò rỉ helium

Chứng nhận công nghiệp

NSF/ANSI 61 cho hệ thống nước uống

ASME BPVC Phần VIII tuân thủ

FDA CFR 21.177.1500 (tiếp xúc với thực phẩm)

Mil-T -5062 b Đặc tả hải quân

Phụ lục PED 2014/68/EU I

Phê duyệt loại đăng ký của Lloyd

Ứng dụng chính: Các thành phần trao đổi nhiệt, ống ngưng tụ, hệ thống tưới nhỏ giọt, khung đồ nội thất, cấu trúc trang trí, đường truyền hóa học và các mạch đông lạnh trong đó khả năng chống ăn mòn và khả năng định dạng là rất quan trọng .}

Bao bì: VCI Paper Interleaving + PE Wrap Gói, bao gồm các góc được gia cố . Thời gian dẫn tiêu chuẩn: 3 tuần cho kích thước dự trữ .}}}}}}}}}}}}}}}}}
