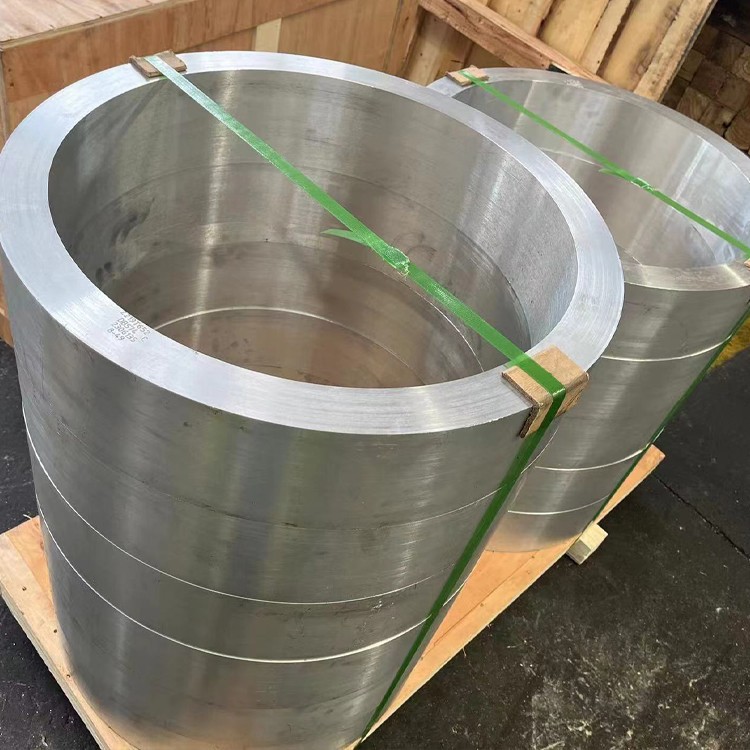

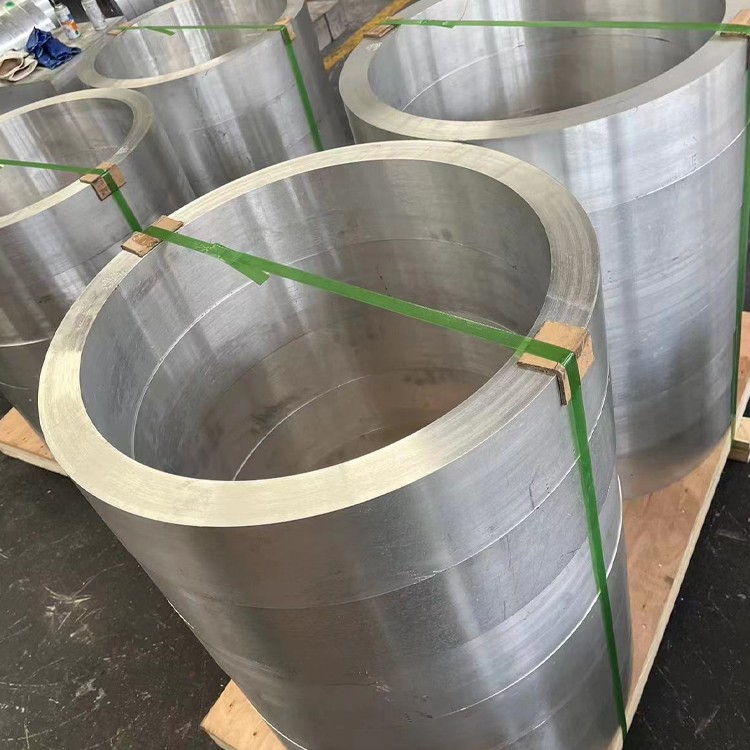

Ống giả nhôm 2A12 cho hàng không vũ trụ

Ống rèn nhôm 2A12 được làm từ hợp kim nhôm 2A12, được đặc trưng bởi độ bền và độ cứng cao của nó. Hợp kim này có thể trải qua điều trị nhiệt để tăng cường hơn nữa các tính chất cơ học của nó. Do tính chất cơ học tuyệt vời và hiệu suất hàn, ống giả 2A12 được sử dụng rộng rãi trong các ứng dụng công nghiệp khác nhau.

Gửi yêu cầu

1. Thành phần vật chất & quy trình rèn hàng không vũ trụ

2A12 (AA2124) Các ống được rèn cấp hàng không vũ trụ tuân thủ AMS 4157, ASTM B247 và MIL-T -9046 Thông số kỹ thuật, được xây dựng cho tỷ lệ sức mạnh trên trọng lượng tối ưu trong các thành phần phê bình bay:

Hóa học hợp kim:

Đồng (Cu): 3. 8-4. 9% (Tăng cường chính)

Magiê (mg): 1. 2-1. 8% (độ cứng lượng mưa)

Manganese (MN): 0. 30-0. 9% (Tái cấu trúc hạt)

Vật liệu cơ bản:

Nhôm (AL): lớn hơn hoặc bằng 92,5% (cân bằng)

Vụ tạp được kiểm soát:

Sắt (Fe): nhỏ hơn hoặc bằng 0. Tối đa 30%

Silicon (si): nhỏ hơn hoặc bằng 0. Tối đa 50%

Kẽm (zn): nhỏ hơn hoặc bằng 0. Tối đa 25%

Titanium (Ti): nhỏ hơn hoặc bằng 0. Max 15% tối đa

Giao thức rèn chính xác:

Làm nóng trước: 390-430 độ dưới Argon Shield

Bệnh rèn bên đẳng nhiệt: 350-400 độ ± 10 độ

Tỷ lệ giảm: tối thiểu 5: 1

Điều khiển tốc độ biến dạng: 0. 1-3 Sec⁻⁻

Căn chỉnh dòng hạt: Độ lệch dọc ± 5 độ

Nhấn yêu cầu: 12, 000-40, 000 ton thủy lực

Điều hòa nhiệt sau khi tiến: Cân bằng ứng suất ở 250 độ /2 giờ

Được chứng nhận cho NADCAP AC7102 để rèn hàng không vũ trụ với khả năng truy xuất nguồn gốc kỹ thuật số đầy đủ trên các tiêu chuẩn AS9100.

2. Hiệu suất cơ học trong Dịch vụ hàng không vũ trụ

Tài sản	Rèn T6 Temper	Cơ sở đùn	Tiêu chuẩn hàng không vũ trụ
Độ bền kéo cuối cùng	440-470 mpa	400-430 mpa	Tiêu chuẩn E8
Sức mạnh năng suất (RP 0. 2)	290-330 mpa	260-290 mpa	Tiêu chuẩn E8
Kéo dài (%)	10-15%	7-12%	Tiêu chuẩn E8
Fracture dẻo dai Kic	38 MPa √ phút	32 MPa √ phút	Tiêu chuẩn E399
Sức mạnh mệt mỏi (10⁷)	145 MPa	120 MPa	Tiêu chuẩn E466
Cường độ nén	420 MPa	380 MPa	Tiêu chuẩn E9
RUPTURE STREANT (100hr/100 độ)	180 MPa	150 MPa	Tiêu chuẩn E139
Sức mạnh mang	620 MPa	570 MPa	Tiêu chuẩn E238

Tỷ lệ anisotropy vượt trội (L/T =0. 85) cung cấp 18-22% cường độ ngang cao hơn so với các lần đùn thông thường trong các ứng dụng spar cánh.

3. Điều trị nhiệt & kiểm soát cấu trúc vi mô

Điều trị hàng không vũ trụ T6:

Điều trị giải pháp: 495 độ ± 5 độ cho 1-2 giờ

Kiểm soát bầu không khí:<20ppm oxygen

Làm nguội: dung dịch pyrrolidone polyvinyl (40% conc)

Quench rate: >170 độ /giây tại Core

Ổn định: -55 độ giữ đông lạnh/3 giờ

Lão hóa: 190 độ /12hr + 160 độ /10 giờ tuổi

Các tính năng vi cấu trúc:

Kích thước hạt: ASTM 8-9 (10-20 m)

Cấu trúc kết tủa: S '(al₂cumg)

Cường độ kết cấu: 3. 0-4. 5 bội số ngẫu nhiên

Mật độ trật khớp: 8 × 10⁰/cm²

Phân phối giai đoạn:

Các hạt al₂cu: 0. 3-0. 8μm

Các hạt al₂cumg: 20-50 nm

Kết tinh lại:<5%

4. Độ chính xác thứ nguyên hàng không vũ trụ

Tham số	Phạm vi tiêu chuẩn	Chuyến bay dung sai quan trọng	Cấu hình đặc biệt
Đường kính ngoài	20-450 mm	± 0. 02% OD	Mặt cắt hình elip
Độ dày tường	1. 5-25 mm	± 3% wt	Bức tường độ dày biến đổi
Chiều dài	1-10 m	+0/-0. 8 mm	Lên đến 15m phần
Sự ovality	Nhỏ hơn hoặc bằng 0. 4%	Nhỏ hơn hoặc bằng 0. 15% cho bộ truyền động	-
Sự thẳng thắn	0. 5 mm/m	0. 1 mm/m (dòng thủy lực)	-
Runout tường	Nhỏ hơn hoặc bằng 0. 3% tir	Nhỏ hơn hoặc bằng 0. 1% TIR (Hệ thống nhiên liệu)	-

Phương pháp sản xuất hàng không vũ trụ:

Quay rèn cho các phần tường mỏng

Mandrel Dòng chảy hình thành

Nhượng bình ép máy ép

Nhẫn tích hợp mặt bích Roll

Hình thành siêu dẻo cho các hình dạng phức tạp

5. Độ bền môi trường trong điều kiện bay

Môi trường	Xếp hạng hiệu suất	Số liệu xuống cấp	Hệ thống giảm thiểu
Cycling độ cao	Xuất sắc	<0.001% dimensional change	Thụ động trên mỗi AMS 2470
Chất lỏng thủy lực	Lớp A.	0. Xói mòn 05 mm/năm	Quá trình oxy hóa điện phân huyết tương
Nhúng nhiên liệu máy bay	Tốt	Tăng cân<0.5 mg/cm²/yr	Lỗ Niken điện phân
Đạp xe nhiệt	Xuất sắc	ΔCTE phù hợp với vật liệu tổng hợp	Rào cản nhiệt
Điều kiện đóng băng	Tốt	Ghi nợ mệt mỏi<8%	Lớp phủ chống đóng băng

Tăng cường bề mặt:

Anodizing axit chromic: 8-15 độ dày

Điều trị tiodize®: Chất bôi trơn màng rắn

HVOF WC -10 CO: 1200 HV50 Bảo vệ

Niêm phong Hermetic: Lớp SiO₂ lắng đọng hơi

6. Gia công cho các thành phần hàng không vũ trụ

Hoạt động	Đặc điểm kỹ thuật công cụ	Tham số	Ứng dụng máy bay
Độ chính xác nhàm chán	Cacbua phủ kim cương	{{0}} m/min, 0,05mm/rev	Xi lanh thiết bị hạ cánh
5- Máy phay trục	Công cụ sialn nano-tổng hợp	500-700 m/phút	Phụ kiện sườn cánh
Khoan súng	Cacbua làm mát	30-50 m/phút	Đường ray phun nhiên liệu
Mài chủ đề	Bánh xe CBN	10-15 m/phút	Động cơ gắn chủ đề
SAKIVING	Công cụ hình thức PCD	80-120 m/phút	Cổng đa tạp thủy lực

Lợi thế gia công:

Bề mặt hoàn thiện: ra 0. 1-0. 4μm có thể đạt được

Cải thiện cryo cryo:

Cuộc sống công cụ: +250%

Ứng suất dư: Hồ sơ nén

Khả năng EDM: ổn định với các điện cực vòm đồng

Ổn định kích thước: ± 0. 005mm/m sau khi gia công

7. Công nghệ tham gia hàng không vũ trụ

Các thông số hàn khuấy ma sát:

Thiết kế công cụ: Vai được cuộn WC-Co

Xoay: 600-900 RPM

Traverse: 80-200 mm/phút

Lực xuống: 12-20 kN

Chất lượng mối hàn:

Hiệu quả của UTS: Kim loại cha mẹ 95%

Hiệu suất mệt mỏi: vật liệu cơ bản 90%

Phương pháp tham gia thay thế:

Hàn chùm tia laser:

Nguồn: 4-6 KW

Tốc độ: 2-5 m/phút

Vỏ dài: rèm khí helium

Liên kết dính:

Phim polyimide epoxy: 25 MPa cắt ở 150 độ

Chuẩn bị bề mặt: xử lý sol-gel

Tính buộc cơ học:

Cổ áo Hi-Lite®: 160- KSI Sức mạnh cắt

Hệ thống Lockbolt: Rung động chống lại 2000Hz

8. Tính chất vật lý cho hệ thống chuyến bay

Tài sản	Giá trị	Ý nghĩa hàng không vũ trụ
Tỉ trọng	2,78 g/cm³	Nhẹ hơn 30% so với titan
CTE (20-150 độ)	22,7 μm/m · bằng cấp	Phù hợp với vật liệu tổng hợp carbon
Độ dẫn nhiệt	138 W/m·K	Hiệu quả làm mát hàng không
Điện trở điện	44 nΩ·m	EMI che chắn hiệu quả
Mô đun đàn hồi	73 GPA	Tối ưu hóa uốn cong cánh
Khả năng giảm xóc	0.003	Sự suy giảm rung động
Tính nhạy cảm từ tính	0.72×10⁻⁶	Không giao thoa với các cảm biến
Độ bền của đông lạnh (-196 độ)	42 MPa √ phút	Khả năng tương thích hệ thống LH2/LOX

9. Xác minh chất lượng & chứng nhận hàng không vũ trụ

Đánh giá không phá hủy:

Mảng pha UT: 15MHz đầu dò (phát hiện 0. Lỗ hổng 3 mm)

Chụp cắt lớp X-quang: Độ phân giải 5μm Voxel

Mảng hiện tại eddy: 0. Phát hiện vết nứt 2 mm

Kiểm tra nhiệt độ: Độ phân giải dưới bề mặt 2μm

Ánh xạ ứng suất dư: XRD với kích thước điểm 10μm

Kiểm tra chứng nhận:

Kiểm tra mệt mỏi: Khả năng chu kỳ 10⁹

Kiểm tra creep: 10, 000 HR/150 độ

SCC Threshold: >120 MPa mỗi ASTM G47

Khả năng kháng phù hợp: FAR 25.853 Tuân thủ

Outgassing:<1.0% TML, <0.1% CVCM per ESA ECSS

Phê duyệt ngành công nghiệp:

Quản lý chất lượng hàng không vũ trụ AS9100

NADCAP AC7117 Quy trình đặc biệt NDE

MIL-F -83142 Chứng nhận rèn

Phê duyệt sản xuất EASA 21G

Tuân thủ đăng ký ITAR

10. Ứng dụng hàng không vũ trụ

Sử dụng hàng không vũ trụ chính:

Liên kết mô -men xoắn trên thiết bị hạ cánh

Trục rôto trực thăng

Xi lanh truyền động lực thủy lực

Mũi tên tên lửa

Giàn cấu trúc tàu vũ trụ

Vỏ máy nén máy bay phản lực

Đường đua cánh

Liên kết điều khiển chuyến bay

Bao bì & xử lý:

Bọc vci nitơ

Các container được kiểm soát hút ẩm

Xử lý nylon không đánh dấu

Giao thức lắp ráp phòng sạch

AS6081 Bảo vệ giả
