6082 hợp kim nhôm lớn

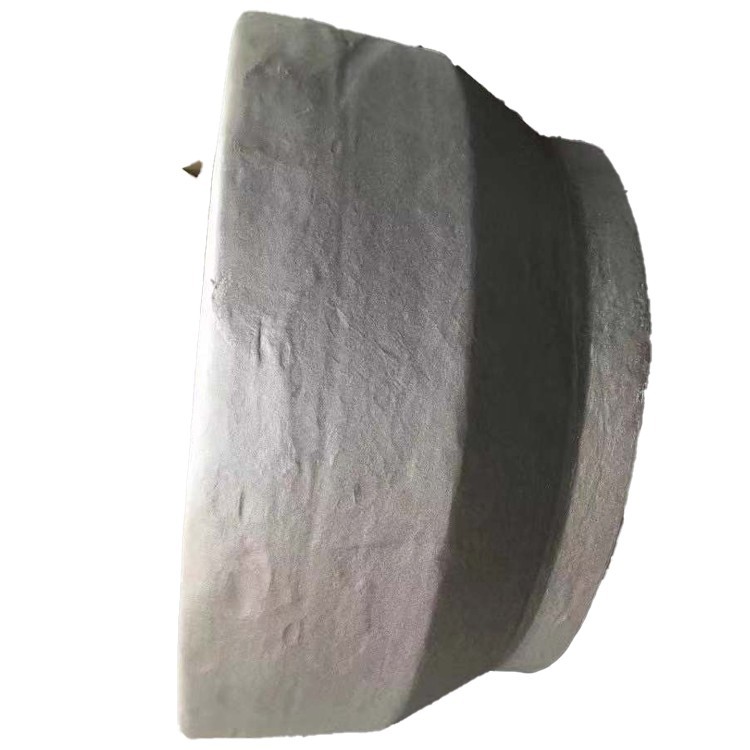

6082 Lớn hợp kim nhôm rèn thường được sử dụng các vật liệu cường độ trung bình đến cao trong các lĩnh vực kỹ thuật và vận chuyển kết cấu, được sản xuất thông qua quá trình rèn chết để tạo ra các thành phần có kích thước lớn, hình dạng phức tạp . 6082 Khả năng động lực . Nó được đặc trưng bởi cường độ cao hơn 6061, đặc biệt là trong tính khí T6, trong khi vẫn giữ các tính chất tổng thể tốt của hợp kim 6xxx . Máy móc và các bộ phận vận chuyển đường sắt hiệu suất cao . thông qua rèn chết quy mô lớn, các tính chất cơ học và tính đồng nhất cấu trúc vi mô của hợp kim 6082 được tăng cường đáng kể, và cấu trúc hạt dày đặc và lưu lượng hạt liên tục

Các yếu tố hợp kim chính:

Mangan (mn): 0.40-1.0% (cải thiện sức mạnh, tinh chế ngũ cốc)

Magiê (mg): 0.6-1.2% (tạo thành giai đoạn tăng cường mg₂si với silicon)

Silicon (SI): 0.7-1.3% (tạo thành giai đoạn tăng cường mg₂si với magiê)

Chromium (CR): 0.04-0.25% (ức chế kết tinh lại, cải thiện độ bền, có thể tăng cường khả năng chống ăn mòn)

Vật liệu cơ bản:

Nhôm (AL): Cân bằng

Vụ tạp được kiểm soát:

Sắt (Fe): tối đa 0,50%

Đồng (CU): tối đa 0,10%

Kẽm (Zn): tối đa 0,20%

Titanium (Ti): tối đa 0,10%

Các yếu tố khác: Tối đa 0,05% mỗi, tổng số tối đa 0,15%

Quy trình sản xuất (cho những cái chết lớn): Quy trình sản xuất cho 6082 rèn chết lớn tương tự 6061, nhưng với các yêu cầu cao hơn về tỷ lệ giả mạo và tính đồng nhất xử lý nhiệt để đảm bảo tiềm năng cường độ lớn hơn của nó được thực hiện đầy đủ .}

Chuẩn bị nguyên liệu và thỏi kích thước lớn:

Các thỏi có kích thước lớn chất lượng cao 6082 hoặc các thanh ép đùn phần lớn được chọn làm phôi giả . Sản xuất Ingot đòi hỏi các kỹ thuật đúc tiên tiến để đảm bảo cấu trúc bên trong đồng nhất, không có khuyết tật vĩ mô và phân tách tối thiểu .}}}}}}}}}}}}}

Ingots phải trải qua phân tích thành phần hóa học và kiểm tra siêu âm để đảm bảo chất lượng luyện kim .

Đau đa thông (khó chịu và vẽ):

Các thỏi lớn thường trải qua quá trình làm đảo lộn đa đường và vẽ trước khi phá vỡ các cấu trúc đúc thô, tinh chế các hạt, loại bỏ độ xốp và phân tách bên trong, và tạo thành một cấu trúc hạt mịn, đồng nhất với dòng hạt liên tục .

Lắp trước được thực hiện trên máy ép thủy lực hoặc dầu lớn, với sự kiểm soát chính xác về nhiệt độ biến dạng và lượng .

Cắt:

Các phôi được cắt chính xác theo kích thước được đặt sẵn và các yêu cầu rèn cuối cùng .

Sưởi ấm:

Các phôi lớn được làm nóng đồng đều và chậm trong các lò rèn lớn để đảm bảo độ thâm nhập nhiệt kỹ lưỡng . Phạm vi nhiệt độ rèn cho 6082 (thường là 400-500 độ) phải được kiểm soát nghiêm ngặt để tránh quá nóng .}

Sự hình thành rèn lớn:

Một hoặc nhiều cuộc đình công/áp lực chính xác được áp dụng trên 10, 000- ton hoặc thậm chí hàng chục ngàn tấn máy ép thủy lực lớn hoặc rèn giang

BƯỚC BẮT ĐẦU: Đối với các bộ phận cực kỳ phức tạp hoặc rất lớn, việc rèn có thể được tiến hành trong nhiều cái chết và các bước để dần dần hình thành hình dạng cuối cùng .

Cắt tỉa:

Sau khi rèn, đèn flash nặng xung quanh ngoại vi của rèn lớn được gỡ bỏ .

Xử lý nhiệt:

Giải pháp xử lý nhiệt: Việc rèn lớn được làm nóng trong lò xử lý nhiệt lớn được kiểm soát chính xác đến khoảng 540 độ ± 5 độ và giữ đủ thời gian để cho phép các yếu tố hợp kim hòa tan hoàn toàn vào dung dịch rắn . mặc dù 6082 có độ nhạy cảm ứng thấp, vẫn cần thiết

Làm dịu đi: Làm mát nhanh từ nhiệt độ dung dịch . Đối với các rèn lớn, các bể làm nguội lớn thường được sử dụng để làm nguội nước (nhiệt độ phòng hoặc nước ấm), được bổ sung bằng cách lưu thông bắt buộc để đảm bảo làm mát đồng đều và làm mát nhanh, đạt được tăng cường tối ưu .}}}}}}}}

Điều trị lão hóa:

T6 Temper: Điều trị lão hóa nhân tạo tiêu chuẩn (xấp xỉ . 160-180 cho 8-18 giờ) để đạt được cường độ và độ cứng tối đa .

Làm thẳng & giảm căng thẳng (nếu được yêu cầu):

Có thể cần phải thẳng cơ học sau khi dập tắt để điều chỉnh kích thước và hình dạng .

Đối với một số bộ phận có độ chính xác cao hoặc những bộ phận yêu cầu gia công, giảm căng thẳng hoặc nén tiếp theo (E. g ., T651 Temper) có thể được thực hiện để giảm căng thẳng dư và giảm thiểu biến dạng gia công .}}}}}}}}}

Hoàn thiện & kiểm tra:

Deburring, bắn peening (cải thiện hiệu suất mệt mỏi), kiểm tra kích thước, kiểm tra chất lượng bề mặt .

Cuối cùng, thử nghiệm không phá hủy toàn diện (e . g ., siêu âm, thâm nhập) và kiểm tra thuộc tính cơ học được thực hiện để đảm bảo sản phẩm tuân thủ các tiêu chuẩn có liên quan .

6082 rèn chết lớn trong T6 Temper thể hiện sức mạnh trung bình đến cao đến cao, độ bền tuyệt vời và hiệu suất mệt mỏi, làm cho nó trở thành một trong những loại mạnh nhất trong loạt hợp kim 6xxx Hướng dẫn .

Tính đồng nhất về tài sản và dị hướng:

Kích thước và trọng lượng của việc rèn chết lớn làm cho tính chất cơ học bên trong trở thành một thách thức . Tuy nhiên, các quy trình giả mạo và xử lý nhiệt nâng cao tối đa hóa tính đồng nhất của thuộc tính .}

Hợp kim 6082 có dị hướng tương đối thấp và giả mạo tối ưu hóa cấu trúc bên trong của nó, dẫn đến sự khác biệt thuộc tính nhỏ hơn theo các hướng khác nhau, điều này rất quan trọng đối với độ tin cậy của các thành phần cấu trúc lớn .}}}}}}}}}}}}}}

Cấu trúc vi mô của 6082 rèn chết lớn là sự đảm bảo cơ bản cho hiệu suất tổng thể tốt của chúng .}

Các tính năng vi cấu trúc chính:

Cấu trúc hạt tinh tế, đồng nhất và dày đặc:

Sau khi gây khó chịu và chết rèn với tỷ lệ rèn lớn, các hạt đúc sẵn được phá vỡ hoàn toàn, hình thành các hạt tinh thể được kết tinh lại tốt, đồng nhất và dày đặc

Phân tán được hình thành bởi các yếu tố như mangan (Mn) và crom (cr) (e . g ., almnsi, alcrsi) có hiệu quả pin hạt, ức chế sự phát triển của hạt quá mức trong quá trình xử lý nhiệt và duy trì tăng cường hạt mịn {3}

Dòng hạt liên tục phù hợp với hình dạng một phần:

Đây là đặc điểm quan trọng nhất và lợi thế của việc rèn chết lớn . Khi kim loại chảy trong khoang chết lớn, các hạt của nó được kéo dài và hình thành các dòng dòng sợi liên tục phù hợp với cấu trúc bên ngoài và bên trong phức tạp của bộ phận .}}}}}}}}}}}}

Sự liên kết dòng hạt này với hướng ứng suất chính của bộ phận trong điều kiện hoạt động thực tế chuyển tải hiệu quả, cải thiện đáng kể hiệu suất mệt mỏi của bộ phận và độ bền ảnh hưởng đến các khu vực căng thẳng quan trọng (e . g .}} tính toàn vẹn .

Phân bố đồng đều của các giai đoạn tăng cường (kết tủa):

Sau khi xử lý nhiệt và lão hóa dung dịch được kiểm soát chặt chẽ, pha tăng cường chính Mg₂si kết tủa đồng đều trong ma trận nhôm với kích thước tối ưu, hình thái và khoảng cách .}

Hành vi kết tủa của các pha tăng cường trong hợp kim 6082 là ổn định, ít dễ bị kết tủa ranh giới hạt liên tục dẫn đến các vấn đề độ nhạy SCC . Hàm lượng Mn cao hơn của nó giúp hình thành các phân tán ổn định, tăng cường khả năng chống ăn mòn .}}}}}

Độ sạch luyện kim cao và tỷ lệ khuyết tật thấp:

Rồi rèn lớn có cấu trúc bên trong dày đặc, không có khiếm khuyết khi sử dụng các khiếm khuyết . thông qua việc kiểm soát nghiêm ngặt nội dung tạp chất nguyên liệu, đặc biệt là nội dung sắt (Fe), sự hình thành các giai đoạn giàu có có hại được giảm bớt, do đó đảm bảo độ dẻo dai của vật liệu, tuổi thọ mệt mỏi và khả năng chịu thiệt hại .

6082 Lớn hợp kim nhôm rèn thường được sử dụng trong các ứng dụng có yêu cầu cao về độ chính xác và dung sai hình học, đồng thời xem xét hiệu quả chi phí .}

Khả năng tùy chỉnh:

Các rèn chết lớn thường được tùy chỉnh dựa trên các mô hình CAD của khách hàng và bản vẽ kỹ thuật .

Các nhà sản xuất phải sở hữu khả năng thiết kế và sản xuất khuôn mạnh, cũng như thiết bị rèn và xử lý nhiệt cực lớn .

Các dịch vụ đầy đủ có thể được cung cấp, từ nguyên liệu nguyên liệu, rèn chết, xử lý nhiệt, giảm căng thẳng đến gia công thô/hoàn thiện .

Điều trị nhiệt cho hợp kim 6082 chủ yếu tập trung vào tính khí T6, cung cấp sự kết hợp tốt nhất giữa sức mạnh và tính chất .

Hướng dẫn lựa chọn tính khí:

T6 Temper: Đây là tính khí được sử dụng phổ biến nhất cho các khoản rèn lớn 6082, cung cấp sự kết hợp tốt nhất giữa sức mạnh, khả năng chống ăn mòn và khả năng máy móc .

T651 Temper: Để rèn lớn đòi hỏi gia công chính xác rộng, chọn tính khí T651 có thể làm giảm hiệu quả ứng suất dư, do đó giảm thiểu biến dạng gia công và cải thiện độ ổn định kích thước .}

6082 rèn chết lớn có khả năng vận động tuyệt vời và khả năng hàn tốt, tạo điều kiện cho việc sản xuất và tham gia tiếp theo .

Hướng dẫn chế tạo:

Khả năng gia công: 6082 trong T6 Temper có khả năng gia công tốt, dễ dàng tạo ra các bộ phận có chất lượng bề mặt cao và độ chính xác kích thước . Nội dung Mn cao hơn của nó giúp hình thành các chip ngắn, có lợi cho việc gia công

Ứng suất dư: Rèn lớn có thể có ứng suất dư sau khi dập tắt, tính khí T651 có thể làm giảm hiệu quả . cắt từng bước có thể được sử dụng trong quá trình gia công để giảm độ méo .}}}}}}}}}}}}}}}}

Khả năng hànHợp kim 6082 có khả năng hàn tuyệt vời và có thể được hàn hợp hạch theo quy ước (e . g ., mig, tig), là một lợi thế đáng kể cho việc lắp ráp và sửa chữa các thành phần cấu trúc lớn {{3} Yêu cầu .

6082 Lớn Aluminum Alloy Die Furning thể hiện khả năng chống ăn mòn tuyệt vời trong các môi trường tự nhiên khác nhau và một số phương tiện ăn mòn nhất định .

Chiến lược bảo vệ ăn mòn:

Lựa chọn hợp kim và tính khí: Bản thân hợp kim 6082 có khả năng chống ăn mòn tuyệt vời, đặc biệt là do hàm lượng MG và SI cân bằng của nó và việc bổ sung Mn, điều đó có nghĩa là thường không cần phải lo lắng quá mức về SCC hoặc các vấn đề ăn mòn tẩy da chết trong hầu hết các môi trường ứng dụng .

Xử lý bề mặt:

Anod hóa: Phương pháp bảo vệ phổ biến và hiệu quả nhất, tạo thành màng oxit dày đặc trên bề mặt rèn, tăng cường ăn mòn và kháng mòn . Đối với các thành phần lớn, kích thước của bể anod hóa và điều khiển quá trình là rất quan trọng .

Lớp phủ chuyển đổi hóa học: Phục vụ như là sơn lót tốt cho sơn hoặc chất kết dính, cung cấp bảo vệ ăn mòn bổ sung .

Hệ thống lớp phủ hiệu suất cao: Các lớp phủ chống ăn mòn hiệu suất cao nhiều lớp có thể được áp dụng trong môi trường cực kỳ ăn mòn .

Quản lý ăn mòn điện: Khi tiếp xúc với các kim loại không tương thích, các biện pháp phân lập (e . g ., các miếng đệm, lớp phủ cách điện, chất bịt kín) nên được thực hiện để ngăn chặn sự ăn mòn điện, đặc biệt quan trọng trong các cấu trúc phức tạp lớn .}}}}}}}}}}}

Các tính chất vật lý của 6082 Lớn hợp kim nhôm rèn là những cân nhắc quan trọng trong thiết kế cấu trúc và cơ học từ trung bình đến cao .

Cân nhắc thiết kế:

Tỷ lệ sức mạnh trên trọng lượng trung bình đến cao: Sức mạnh cao hơn 6061 trong khi duy trì giảm cân tốt, phù hợp cho các ứng dụng yêu cầu cường độ cao hơn nhưng không phải là sức mạnh cuối cùng .

Độ tin cậy cao: Quá trình rèn cung cấp cấu trúc dày đặc và các đường dòng liên tục, kết hợp với sự mệt mỏi và độ bền tuyệt vời của hợp kim, đảm bảo độ tin cậy dài hạn của các thành phần lớn trong dịch vụ .}}}}}}}}

Tích hợp các hình dạng phức tạp lớn: Rèn chết lớn có thể tạo ra hình học phức tạp gần lưới, tích hợp nhiều chức năng, giảm số lượng bộ phận và chi phí lắp ráp .

Khả năng hàn tuyệt vời: Một lợi thế lớn trong các ứng dụng thành phần cấu trúc lớn, tạo điều kiện cho việc cài đặt và bảo trì tại chỗ .

Hiệu quả chi phí: Đạt được sự cân bằng tốt giữa hiệu suất và chi phí, làm cho nó trở thành một lựa chọn hiệu quả về chi phí cho nhiều ứng dụng kỹ thuật và vận chuyển kết cấu .

Hạn chế thiết kế:

Giới hạn sức mạnh: Không thể đạt đến mức cường độ cực cao của các hợp kim nhôm 7xxx, không phù hợp với các cấu trúc chịu tải chính tải cao cuối cùng .

Hiệu suất nhiệt độ cao: Không phù hợp với môi trường hoạt động dài hạn trên 150 độ .

Giới hạn kích thước: Kích thước giả mạo bị giới hạn bởi trọng tải của thiết bị rèn .

Cân nhắc về kinh tế và bền vững:

Hiệu quả chi phí: Large 6082 Forgings đạt được sự cân bằng tốt giữa hiệu suất và chi phí, mang lại những lợi thế kinh tế đáng kể trong nhiều ứng dụng công nghiệp .

Hiệu quả sử dụng vật liệu: Die rèn là một quá trình định hình gần lưới hiệu quả, giúp giảm chất thải vật liệu .

Sự thân thiện với môi trường: Hợp kim nhôm có khả năng tái chế cao, phù hợp với các nguyên tắc sản xuất xanh và nền kinh tế tuần hoàn .

Bảo trì thuận tiện: Khả năng hàn tốt làm giảm sự phức tạp và chi phí bảo trì và sửa chữa .

Chú phổ biến: 6082 Lớn hợp kim nhôm, Trung Quốc 6082
