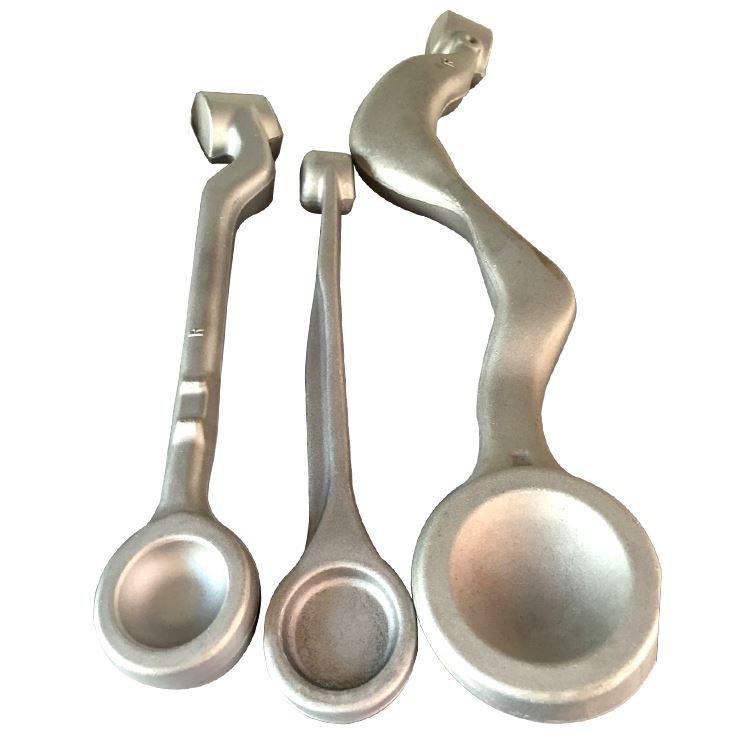

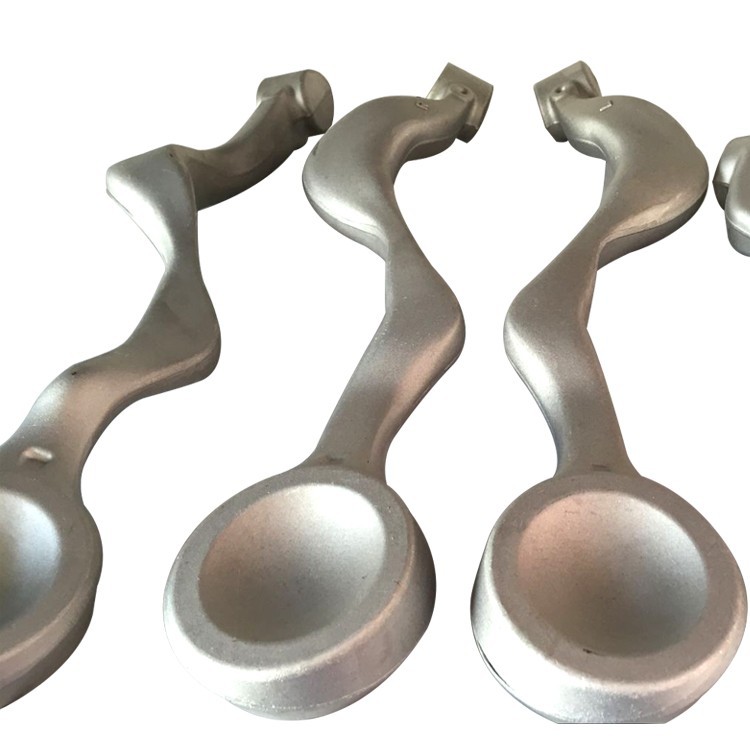

6061 nhôm được rèn hình đặc biệt

Hợp kim nhôm 6061 là một hợp kim nhôm-magien-silicon được sử dụng rộng rãi (sê-ri Al-MG-SI), được biết đến với hiệu suất tổng thể tuyệt vời . Nó mang lại sự cân bằng tốt và độ bền của SHAP Rồi, đạt được thông qua việc rèn chết hoặc kết hợp các quá trình rèn kết thúc và kết thúc . Mục đích là tối đa hóa các lợi thế của vật liệu và đạt được hình dạng hình học gần lưới, do đó giảm gia công tiếp theo .

Các yếu tố hợp kim chính:

Magiê (mg): 0.8-1.2% (tăng cường bằng silicon, cải thiện sức mạnh và khả năng chống ăn mòn)

Silicon (SI): 0.4-0.8% (tăng cường với magiê, tăng cường phản ứng làm cứng tuổi)

Đồng (Cu): 0.15-0.40% (tăng cường độ)

Chromium (CR): 0.04-0.35% (ức chế kết tinh lại, cải thiện độ bền)

Vật liệu cơ bản:

Nhôm (AL): Cân bằng

Vụ tạp được kiểm soát:

Sắt (Fe): tối đa 0,7%

Mangan (MN): tối đa 0,15%

Kẽm (Zn): tối đa 0,25%

Titanium (Ti): tối đa 0,15%

Các yếu tố khác: Tối đa 0,05% mỗi, tổng số tối đa 0,15%

Quy trình sản xuất (cho các rèn hình đặc biệt): Việc sản xuất các rèn hình đặc biệt đặc biệt nhấn mạnh thiết kế khuôn chính xác, biến dạng đa đường và xử lý nhiệt tỉ mỉ để đảm bảo tính toàn vẹn của dòng hạt trong các hình dạng phức tạp, cấu trúc bên trong đồng nhất và các đặc tính cơ học cuối cùng ổn định .

Chuẩn bị và cắt nguyên liệu thô:

Thôi đúc 6061 chất lượng cao hoặc các thanh đùn lớn được chọn làm phôi giả . phải trải qua phân tích thành phần hóa học nghiêm ngặt và kiểm tra chất lượng bên trong .}

Các phôi được tính toán chính xác và cắt theo các yêu cầu hình dạng và khối lượng phức tạp của phần hình đặc biệt, đảm bảo việc sử dụng vật liệu tối đa .

Sưởi ấm:

Các phôi được làm nóng đồng đều trong lò rèn được kiểm soát chính xác với phạm vi nhiệt độ biến dạng dẻo (thường là 400-500 độ)

Rèn đa đường (chủ yếu là chết rèn, hoặc kết hợp với rèn mở):

Đ trước: Một loạt các chết trước hình thành được sử dụng để biến dạng dẻo dẻo dần dần thành một hình dạng thô gần với hình học cuối cùng, hướng dẫn dòng kim loại . Điều này có thể bao gồm khó chịu, rút ra, uốn cong, vv .

Kết thúc rèn: Một hoặc nhiều cuộc đình công/áp lực được áp dụng trong cái chết cuối cùng để lấp đầy hoàn toàn khoang chết, tạo thành hình dạng hình dạng đặc biệt cuối cùng . thiết kế chết phải xem xét đầy đủ dòng kim loại để đảm bảo không có nếp gấp, không đầy đủ hoặc các lỗi khác

Đóng rèn: Thường được sử dụng cho các bộ phận có hình đặc biệt, nó chính xác điều khiển dòng kim loại trong khoang kín để đạt được độ chính xác cao và cấu trúc bên trong phức tạp .

Cắt tỉa và đấm (nếu được yêu cầu):

Sau khi rèn, đèn flash xung quanh ngoại vi của rèn được loại bỏ bằng cách sử dụng chết hoặc thiết bị chuyên dụng . cho các bộ phận có hình đặc biệt với các khoang hoặc lỗ bên trong, các hoạt động đấm cũng có thể cần thiết .}

Xử lý nhiệt:

Giải pháp xử lý nhiệt: Việc rèn được làm nóng đến mức 530-545 và giữ đủ thời gian để hòa tan hoàn toàn các yếu tố hợp kim . cho các bộ phận có hình đặc biệt phức tạp, tính đồng nhất nhiệt độ và thời gian giữ trong quá trình xử lý giải pháp phải được kiểm soát chính xác để tránh quá nóng cục bộ hoặc không đủ dung dịch.

Làm dịu đi: Làm mát nhanh từ nhiệt độ giải pháp, thường bằng cách làm nguội nước . Đối với các bộ phận có hình đặc biệt, tính đồng nhất dập tắt đặc biệt quan trọng để giảm căng thẳng dư và ngăn ngừa biến dạng .}

Điều trị lão hóa (T6 Temper): Điều trị lão hóa nhân tạo tiêu chuẩn (thường ở mức 160-180 cho 8-18 giờ) để đảm bảo sự kết tủa đồng đều của các pha tăng cường, đạt được cường độ tối đa .}}}}}}}}}}}}}}

Làm thẳng & giảm căng thẳng (nếu được yêu cầu):

Đối với một số bộ phận có hình đặc biệt phức tạp, dễ bị biến dạng, có thể cần phải điều chỉnh cơ học sau khi dập tắt để điều chỉnh kích thước .

Có thể thực hiện giảm căng thẳng (T651) hoặc nén (T652) để giảm đáng kể việc làm giảm ứng suất dư, giảm thiểu biến dạng gia công và cải thiện độ ổn định kích thước .}

Hoàn thiện & kiểm tra:

Deburring, bắn peening (cải thiện hiệu suất mệt mỏi), kiểm tra chất lượng bề mặt .}

Cuối cùng, thử nghiệm không phá hủy toàn diện (e . g ., siêu âm, thâm nhập) và các thử nghiệm thuộc tính cơ học được thực hiện để đảm bảo sản phẩm đáp ứng thông số kỹ thuật .}

6061 rèn hình dạng đặc biệt trong Tem Temper thể hiện các tính chất cơ học tuyệt vời, đủ để đáp ứng các yêu cầu về sức mạnh và độ bền của các thành phần cấu trúc phức tạp khác nhau .

Tính đồng nhất về tài sản và dị hướng:

Các tính chất cơ học của các rèn hình có hình đặc biệt có thể thay đổi một chút tùy thuộc vào hướng tương đối của hướng thử theo hướng dòng hạt, nhưng nhìn chung, do sự tinh chỉnh của hạt và hiệu ứng mật độ của rèn, tính dị hướng của chúng ít hơn nhiều so với các vật đúc .}}}

Đối với các hình dạng phức tạp, quy trình rèn đúng cách và thiết kế khuôn có thể căn chỉnh dòng hạt trong các khu vực căng thẳng quan trọng với hướng tải, do đó tối ưu hóa các thuộc tính cục bộ .

Cấu trúc vi mô của 6061 rèn hình đặc biệt là chìa khóa để đạt được độ bền và độ tin cậy cao trong các hình dạng phức tạp .

Các tính năng vi cấu trúc chính:

Cấu trúc hạt tinh chế và dày đặc:

Quá trình rèn bị phá vỡ và tinh chỉnh các loại hạt thô, tạo thành các hạt kết tinh thống nhất và dày đặc, loại bỏ các khiếm khuyết đúc (như độ xốp, túi khí) .}}}}}}}}}}

Kích thước hạt trung bình thường nhỏ hơn nhiều so với đúc, cải thiện độ dẻo, độ bền và tuổi thọ của vật liệu .

Dòng hạt liên tục phù hợp với hình dạng một phần:

Đây là lợi thế cốt lõi của việc rèn hình dạng đặc biệt . Khi các dòng kim loại trong khoang chết, các hạt của nó được kéo dài và hình thành các dòng chảy sợi liên tục dọc theo các cấu trúc bên ngoài và bên trong phức tạp của phần .

Sự liên kết dòng hạt này với hướng ứng suất chính của bộ phận trong điều kiện hoạt động thực tế chuyển tải hiệu quả, cải thiện đáng kể hiệu suất mệt mỏi của bộ phận, độ bền tác động và khả năng chống lại sự ăn mòn căng thẳng ở các khu vực quan trọng (E . g.

Phân bố đồng đều của các giai đoạn tăng cường (kết tủa):

Điều trị lão hóa T6 thúc đẩy sự kết tủa phân tán đồng đều của pha tăng cường chính Mg₂si trong ma trận nhôm . Những kết tủa tốt này cản trở chuyển động trật khớp một cách hiệu quả, do đó tăng cường độ và độ cứng .}

Kiểm soát chính xác quá trình lão hóa đảm bảo kích thước và phân phối tối ưu của các kết tủa trong khi tránh kết tủa ranh giới hạt liên tục có hại, duy trì khả năng chống ăn mòn tốt .

Độ sạch luyện kim cao:

Quá trình rèn đóng hiệu quả các khiếm khuyết kính hiển vi bên trong, cải thiện mật độ .

Kiểm soát nghiêm ngặt các yếu tố tạp chất (E . g ., Fe) Nội dung tránh sự hình thành các hợp chất intermetallic thô, giòn, do đó đảm bảo độ bền của vật liệu .

6061 rèn hình dạng đặc biệt có thể đạt được hình dạng gần của hình học phức tạp, giảm gia công tiếp theo .

Khả năng tùy chỉnh:

Thiết kế và sản xuất chết có thể được thực hiện dựa trên các mô hình 3D (tệp CAD) do khách hàng cung cấp, cho phép sản xuất rèn có hình dạng đặc biệt được tùy chỉnh cao .

Một loạt các dịch vụ từ rèn thô, rèn hoàn thiện, cắt tỉa, đấm, xử lý nhiệt đến gia công thô/hoàn thiện có thể được cung cấp .

6061 Hợp kim chủ yếu đạt được các tính chất cơ học của nó thông qua xử lý nhiệt .

Hướng dẫn lựa chọn tính khí:

T6 Temper: Nhiệt độ được sử dụng phổ biến nhất cho 6061 rèn hình đặc biệt, cung cấp sự kết hợp tốt nhất giữa sức mạnh và độ cứng, trong khi duy trì độ bền tốt và khả năng chống ăn mòn .

T651/T652 Tempers: Đối với các hình dạng phức tạp, kích thước chính xác cao và gia công chính xác rộng tiếp theo, các tempers T651 hoặc T652 được khuyến nghị để loại bỏ hiệu quả ứng suất dư dập tắt và giảm biến dạng gia công .}}}}}}}}}}}}}}}}}

6061 rèn hình dạng đặc biệt có khả năng gia công tốt và khả năng hàn tuyệt vời .}

Hướng dẫn chế tạo:

Khả năng gia công: 6061 có khả năng gia công tốt, cho phép sử dụng các công cụ và thông số gia công hợp kim nhôm tiêu chuẩn . trong gia công các bộ phận có hình đặc biệt phức tạp, cần chú ý để thiết kế cố định và sơ tán chip .

Khả năng hàn: 6061 là một trong số ít các hợp kim nhôm có độ bền cao hơn có thể được hàn hợp hạch theo quy ước . trong khi cường độ có thể giảm sau khi hàn, nó có thể được tối ưu hóa bằng cách chọn dây phụ và dây hàn thích hợp (e . g

Ứng suất dư: Đã làm nguội 6061 rèn có ứng suất dư, đặc biệt đối với các bộ phận có hình đặc biệt . Các đường dẫn gia công hợp lý và các chiến lược công cụ (e . g ., cắt đối xứng, cắt lớp) nên được sử dụng

Hợp kim 6061 nổi tiếng với khả năng chống ăn mòn tuyệt vời, đặc biệt là trong môi trường khí quyển và biển .

Chiến lược bảo vệ ăn mòn:

Lựa chọn hợp kim và tính khí: 6061- T6 Temper cung cấp khả năng chống ăn mòn tuyệt vời, đặc biệt là chống ăn mòn SCC và tẩy da chết .

Xử lý bề mặt:

Anod hóa: Phương pháp bảo vệ phổ biến nhất, tạo thành một màng oxit dày đặc trên bề mặt của các bộ phận có hình đặc biệt, tăng cường ăn mòn và chống mài mòn, và có thể được tô màu cho mục đích thẩm mỹ .}

Lớp phủ chuyển đổi hóa học: Phục vụ làm mồi tốt cho sơn hoặc chất kết dính .

Hệ thống lớp phủ: Lớp phủ hiệu suất cao có thể được áp dụng trong môi trường đặc biệt khắc nghiệt .

Quản lý ăn mòn điện: Các bộ phận hình đặc biệt thường được kết nối với các kim loại khác; Các biện pháp cách ly, chẳng hạn như các miếng đệm không dẫn điện hoặc lớp phủ cách điện, phải được thực hiện để ngăn chặn sự ăn mòn điện .

Cân nhắc thiết kế:

Tỷ lệ sức mạnh trên trọng lượng: 6061 cung cấp tỷ lệ sức mạnh trên trọng lượng tốt, phù hợp cho các cấu trúc cần có trọng lượng nhẹ nhưng không ở mức độ cực độ .

Dễ chế tạo: Khả năng gia công tốt và khả năng hàn Giảm độ phức tạp và chi phí sản xuất . rèn hình đặc biệt, thông qua thiết kế được tối ưu hóa, có thể giảm đáng kể trợ cấp gia công .}

Kháng ăn mòn: Kháng ăn mòn tuyệt vời làm cho nó phù hợp với các môi trường ngoài trời và ăn mòn khác nhau .

Hiệu quả chi phí: 6061 có hiệu quả chi phí tốt hơn so với các hợp kim có độ bền cao hơn .}

Nhiệt độ hoạt động: Giống như tất cả các hợp kim nhôm, 6061 không chịu nhiệt độ cao; Nhiệt độ hoạt động được đề xuất dưới 150 độ .

Kiểm soát chất lượng cho 6061 nhôm rèn hình đặc biệt là một khía cạnh quan trọng đảm bảo hiệu suất và độ tin cậy của chúng, đặc biệt chú ý đến chất lượng bên trong và độ chính xác kích thước của các hình dạng phức tạp .}

Quy trình kiểm tra tiêu chuẩn:

Chứng nhận nguyên liệu thô: Phân tích thành phần hóa học để đảm bảo tuân thủ AMS, ASTM, v.v.

Kiểm soát quá trình giả mạo: Giám sát nhiệt độ gia nhiệt, điều kiện chết, biến dạng biến dạng và áp lực để đảm bảo các đường dòng kim loại hình thành theo hướng được thiết kế, không có nếp gấp, vết nứt hoặc các khiếm khuyết khác .

Giám sát quá trình xử lý nhiệt: Tính đồng nhất của nhiệt độ lò (mỗi AMS 2750E Lớp 2), làm nguội dung dịch, đường cong lão hóa, v.v .

Phân tích thành phần hóa học: Xác minh các yếu tố hợp kim và nội dung tạp chất .

Kiểm tra tài sản cơ học:

Kiểm tra độ bền kéo: Các mẫu được lấy từ các vị trí và định hướng đại diện (dọc, ngang) để kiểm tra UTS, YS, EL . Đối với các bộ phận có hình đặc biệt, các vị trí lấy mẫu phải xem xét hướng dòng hạt .}}}}}}}}}}}}}}}}

Kiểm tra độ cứng: Các phép đo đa điểm để đánh giá tính đồng nhất .

Kiểm tra tác động: Charpy V-notch TÁC ĐỘNG nếu được yêu cầu .

Thử nghiệm không phá hủy (NDT):

Kiểm tra siêu âm: Kiểm tra thể tích các khu vực quan trọng và các phần dày của rèn để phát hiện các khiếm khuyết bên trong .

Kiểm tra thâm nhập: Kiểm tra bề mặt 100% để phát hiện các khiếm khuyết phá vỡ bề mặt .

Kiểm tra hạt từ tính/Kiểm tra dòng điện xoáy: Đối với các bộ phận có hình đặc biệt với các yêu cầu độ dẫn điện hoặc điện .

Phân tích vi cấu trúc:

Kiểm tra kim loại để đánh giá kích thước hạt, tính liên tục dòng hạt, mức độ kết tinh lại, phân phối kết tủa, loại khuyết tật, v.v ... .

Kiểm tra chất lượng bề mặt và chiều:

Đo chiều 3D chính xác bằng cách sử dụng các thiết bị nâng cao như máy đo tọa độ (CMM) hoặc máy quét laser, đảm bảo độ chính xác về chiều và dung sai hình học của các hình dạng phức .}}}}}}}}}}}}}}}}}}

Phép đo độ nhám bề mặt .

Tiêu chuẩn và chứng chỉ:

Tuân thủ ASTM B247 (rèn hợp kim nhôm), AMS 4117 (6061- T6 rèn), ISO, EN, GB/T và các tiêu chuẩn công nghiệp khác .}

Chứng nhận hệ thống quản lý chất lượng: ISO 9001.

EN 10204 Loại 3 . 1 Báo cáo kiểm tra vật liệu có thể được cung cấp và chứng nhận độc lập của bên thứ ba có thể được sắp xếp theo yêu cầu của khách hàng.

6061 nhôm rèn hình đặc biệt được sử dụng rộng rãi trong các lĩnh vực công nghiệp khác nhau do sức mạnh tuyệt vời, độ tin cậy, nhẹ và khả năng sản xuất các hình dạng phức tạp .}

Các khu vực ứng dụng chính:

Không gian vũ trụ: Các thành phần cấu trúc máy bay (e . g ., dấu ngoặc, đầu nối, tệp đính kèm vạt), các thành phần động cơ, lắp ráp bánh răng, yêu cầu các bộ phận có độ bền cao, nhẹ và có độ đáng tin cậy cao .}}}

Ngành công nghiệp ô tô: Các thành phần hệ thống treo (E . g ., đốt ngón tay, cánh tay điều khiển), gắn động cơ, đầu nối cấu trúc, các thành phần bánh xe, các thành phần phanh, để giảm trọng lượng và cải thiện hiệu suất .

Vận chuyển đường sắt: Train Body Connectors, các thành phần bogie, khung chịu tải, v.v ... .

Thiết bị cơ khí: Vỏ bơm và van lớn, các khối tích hợp hệ thống thủy lực, khớp robot, mặt bích tàu áp suất cao, tay cầm dụng cụ, v.v.

Thiết bị y tế: Hỗ trợ cấu trúc, kết nối các bộ phận, v.v.

Quốc phòng và quân sự: Các thành phần cấu trúc vũ khí, các thành phần hướng dẫn, v.v ... .}

Ưu điểm thiết kế:

Sức mạnh cao và độ tin cậy cao: Quá trình rèn kết quả trong vật liệu bên trong dày đặc, hạt tinh chế và dòng hạt liên tục, cải thiện đáng kể tuổi thọ mỏi, độ bền tác động và khả năng chống bẻ khóa căng thẳng của các bộ phận hình đặc biệt .}}}}}}}}}}}

Thiết kế nhẹ: Đạt được sự cân bằng tối ưu của sức mạnh và trọng lượng, rất quan trọng cho các ứng dụng nhạy cảm với trọng lượng .

Định hình gần ròng: Rèn chết có thể tạo ra các bộ phận phức tạp gần với kích thước và hình dạng cuối cùng, giảm đáng kể việc gia công và chất thải vật liệu tiếp theo, giảm chi phí sản xuất và thời gian dẫn đầu .

Kháng ăn mòn tuyệt vời: Thích hợp để sử dụng lâu dài trong môi trường ngoài trời, ẩm hoặc một số môi trường ăn mòn .

Khả năng gia công tốt và khả năng hàn: Tạo điều kiện cho gia công tiếp theo, xử lý bề mặt và lắp ráp .

Hạn chế thiết kế:

Chi phí chếtTới

Giới hạn kích thước: Kích thước rèn được giới hạn bởi thiết bị rèn; Các bộ phận có hình đặc biệt rất lớn có thể khó rèn trong một mảnh .

Hiệu suất nhiệt độ cao: Một hạn chế chung cho hợp kim nhôm; Không phù hợp với môi trường hoạt động dài hạn trên 150 độ .

Cân nhắc về kinh tế và bền vững:

Tổng chi phí vòng đời: Mặc dù đầu tư chết ban đầu cao hơn, hiệu suất vượt trội và giảm chi phí gia công tiếp theo có thể dẫn đến tổng chi phí vòng đời tốt hơn .

Hiệu quả sử dụng vật liệu: Các quy trình định hình gần lưới cải thiện hiệu quả việc sử dụng vật liệu và giảm chất thải .}

Sự thân thiện với môi trường: Hợp kim nhôm có khả năng tái chế cao, phù hợp với các nguyên tắc sản xuất xanh và nền kinh tế tuần hoàn .

Chú phổ biến: 6061 nhôm rèn hình nhôm, Trung Quốc 6061 nhôm, nhà sản xuất, nhà cung cấp, nhà sản xuất, nhà máy
